从某种意义上讲，大屏拼接墙的兴起是借了“平安城市”建设及3111工程监控需求的东风，而大型集中监控指挥中心与高清晰、高分辨率、多画面显示、面积可达上百平方米的大型终端显示系统，已经成为信息可视化核心基础设施建设的标志，而大屏拼接墙，也已经成为数字监视器、显示器的高端竞技场。

　　可以说，大屏幕拼接墙在日常工作、生活中对各种信息的显示需求越来越大，这些不仅仅促进了大屏幕拼接墙的应用，甚至成为不可或缺的了。简单地讲，大屏幕拼接墙是一种集成显示系统，比较常用的是投影和LED两大类。其中，投影目前常用到的有LCD、DLP和LCOS三种技术。使用投影技术的拼接墙价格相对较低，并且画面的质量和稳定性都比较高，因此性价比最高，是目前拼接墙领域的主流产品。LED拼接墙虽然价格比较高，但因为其耐受日晒和风雨的特点，被广泛地用于室外进行数字显示。除此之外，还有LCD液晶和PDP等离子技术。

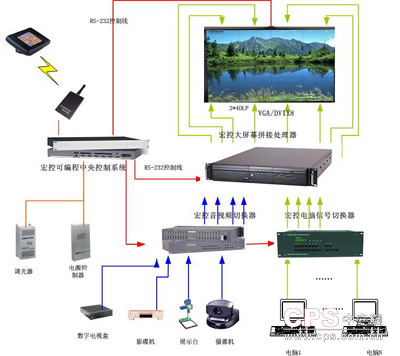

　　大屏幕拼接显示系统结构图

　　目前，大屏幕拼接系统已广泛应用于展览会馆、运动场馆、新闻中心、电视台演播厅、气象台、火车站、机场、娱乐广场、军队作战指挥中心、交通指挥系统、公安110指挥系统、电力调度、防汛调度、购物中心、银行、户外广告等。由于每个行业情况不同，应用的方式各有特点。另外，不同类型的拼接墙也都具备各自不同的优势，同时也有各自的特定需求环境。因此，应用发展中伴随着产品的发展，未来拼接墙方向发展如何，都与应用密切相关。

　　拼接屏的市场空间

　　随着视频监控应用的不断深入和网络技术、图像技术的不断成熟，视频监控系统正在迈入数字化、网络化、大型化时代。从第一代的CCTV模拟视频监控，第二代本地数字存储业务为主的DVR系统，到目前第三代网络视频监控系统，视频监控从孤立、简单的小型应用系统逐步过渡到互联、集成的大型管理系统。庞大的系统架构、复杂的数据业务对监控系统的稳定性、安全性和智能化提出了更多的要求。对大屏幕拼接墙系统，除了上述要求外，对显示速度、视频流处理能力、IP信号接入的数量和灵活性，更有特殊的要求，IP视频监控呼唤智能化、高清化、网络化的拼接显示墙。因此，拼接墙可以大大地提高工作效率，如在建筑物的视频安防监控控制中心，使用拼接墙可以同时显示多个画面，从而对各个监视部位的治安状况一目了然，便于加强安全防范工作。

　　另外，不同类型的拼接墙也有各自不同的优势，有各自特定的需求环境。因此，未来拼接墙发展方向都与应用密切相关。总体来讲，有以下一些发展趋势：PCI插卡式的工作原理是通过工控机，利用一块多屏拼接卡，先将一个完整的视频图像分割成mХn个子视频信号，再将这些子视频信号分别传送给拼接幕墙上的各个对应单元，实现大屏幕显示的目的。但是由于工控机的计算能力有限，目前一台性能最好的工控机也只能实现4Х4的拼接，限制了拼接的单元数。

　　外拖拼接控制器又可以称为大屏幕拼接器或电视墙控制器、电视墙拼接器，其主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元（如背投单元），完成用多个普通视频单元组成一个大屏幕。它可以支持多种视频设备的同时接入，达到拼接幕墙的功能要求。之所以称为外拖，是因为这类拼接幕墙分为两个独立的部分，一部分是显示部分，这可以由普通的背投单元如背投电视机组成；另一部分是拼接控制器，它的功能是实现多个物理输出组合成一个分辨率叠加后的显示输出，使屏幕显示一幅图画。

　　这种拼接控制器实现方法各异，它可以采用嵌入式，也可以采用插卡式，或者两种均有。可以简单地说，它像是画面分割器，只不过是将之放大后分割而已，所以它一般安装方便，接线也相对简单，也没有很多模块设备等优点。但缺点也是很明显的，例如一旦其中某一路发生故障时，很难检修，各个单元之间色调，行场相位等很难调整，图像质量差等。

　　嵌入式拼接幕墙的工作原理是各个拼接单元拥有独立的视频处理模块，通过矩阵将完整的信号输送到各个单元，并各自进行视频处理，分割出自己应该显示的那一部分，并将这一部分信号放大后显示，实现大屏幕拼接显示的目的。由于是各自处理，所以拼接的单元数理论上可以是无限的。

　　因此，PCI插卡式拼接与嵌入式拼接的基本区别在于前者将母信号分割后，必须把每一个子信号都进行放大处理。而后者只将自己应该显示的那一部分进行放大处理，因此前者的运算量大，分辨率由计算机及对应的PCI卡决定。后者运算量小，分辨率由自身嵌入式处理模块决定。另外，嵌入式拼接的特点还包括：

　　（1）易于使用。由于它的软件是专门为产品开发的，用户一般无须培训便能使用。

　　（2）系统稳定性高。不会受到来自网络或者计算机系统的各种病毒之类的干扰，因为它的软件是固化在FLASH中的不可更改。

　　（3）系统启动速度快。非嵌入式系统一般就要建筑在Unix或WINDOWS上才能实现它的功能，这样系统就必须先启动后才能运行拼接方面的程序，整机启动要慢很多。

　　（4）成本低。嵌入式系统的软件必须自己开发，非嵌入式系统需要购买WINDOWS等操作系统，价格不菲。

　　（5）结构紧凑。虽然目前市场上应用还是以比较传统的PCI插卡式拼接为主，做这方面的厂家也比较多，但是嵌入式拼接优势明显，发展趋势明朗。

PDP等离子大屏幕拼接结构图

　　可以说，LCD是绝对的后起之秀。拼接系统的显示单元按其工作原理比较常见的有：CRT（阴极射线管）、LCD（液晶）、PDP（等离子）、DLP（数码微镜）等。CRT由红极一时走向末落，早已成明日黄花；DLP背投拼接系统目前为主流产品，占据着大半壁江山；后起之秀LCD近年来发展速度明显。

[NextPage]

　　技术的发展，需求的增强，CRT早已不能满足用户的需要，目前已基本退出市场。DLP具有图像清晰度、亮度、色彩、可视角度俱佳的特点，是市场上应用最多的一种技术。另外，由于DLP拼接幕墙使用投影方式，因此其拼接缝隙可以做得很小（3.5mm），但由于其画面亮度的不均匀性，导致整幅画面在拼接边缘亮度较低，而每个单元中心部分亮度较高，因此在一定程度上也影响了拼接幕墙的观感。

　　LCD拼接幕墙采用液晶屏作为拼接单元是继CRT幕墙、DLP幕墙、PDP幕墙之后出现的一种幕墙技术，其高达5～8万小时的使用寿命、具有质量稳定、维护费用低的特点，如果对拼缝没有非常严格要求，LCD可以称得上是目前最佳性价比的幕墙。从目前国内外使用情况来看，所有高端幕墙系统均已采用LCD拼接幕墙，随着技术的进一步成熟，将来LCD幕墙市场将一片光明。

　　多元化发展

　　各种类型的拼接墙是不同的技术在进行竞赛。可以看到，在小尺寸监控方面LCD液晶拼接墙将成为未来的主流，大尺寸方面DLP仍是以后的发展方向。

　　从全球市场角度看，拼接墙技术发展也越来越趋向于专业化、系统化和全方位的解决方案。据不完全统计，全球拼接墙市场的需求近两年都保持了每年30~50%的递增，其中，以亚洲、中国市场尤为突出。

　　从应用市场角度看，计算机技术、互联网技术、视频监控技术的发展，使拼接墙的用户群体从专业的控制室，如：电力、电信、金融等行业，向着城市轨道交通、城市管理、能源、环保等与政府、民生息息相关的大众监控市场发展，同时，像生产监控、物流监控、高速公路监控、城市治安监控等以视频监控为主的应用，也在 GIS、GPS广泛应用和IP视频技术不断发展的今天，不断地推动着新的拼接墙应用需求。VTRON系统初期涉足了电力、电信、公安交警等十几个行业，到今天全面覆盖了平安城市、数字城管、城市轨道交通、环保、铁路、煤炭、航空港、港口、水利、水务等三十多个领域，市场态势呈现了前所未有的好势头。

　　未来拼接墙将可实现网络化，功能将进一步增强，其既可以进行终端显示，又可增加某些实用功能，实现家庭消费。目前一种无缝边缘拼接显示技术，正逐步成为适应这一追求的一种解决方法。据悉，在融合拼接采用整幅屏幕，消除了传统拼接存在的屏幕间的物理缝隙，从而使得屏幕显示图像整幅保持完整完美。

　　如何看待拼接墙技术的不断发展和趋势

　　DLP拼接墙技术随着市场的需求越来越大，应用越来越广泛，进入市场的制造厂家也越来越多。纵观DLP拼接墙技术的发展，首先有赖于TI公司本身DLP技术的发展。如何向客户传递更具震撼效果的图像和视觉体验，是投影产品研发的重要任务之一，其中，色彩是图像的生命力。

　　目前大屏幕拼接墙系统市场上除了DLP显示技术外，还有LCD液晶产品和PDP等离子技术，DLP背投技术以其画面色彩还原性好、全年不间断、环保无辐射、安全灵活应用等特性，近期内，必将仍然占领着市场的主导地位。

　　DLP进入专业的控制室市场已经十多年，在显示技术上有着领先的优势。近年推出的“极致色彩”技术，更使得显示画面的还原及色彩表现提升了一大步，为广大客户所认同与接受。拼接墙市场对网络化、数字化、高分辨率、高清晰的产品需求越来越大。VTRON近年推出的SXGA+显示单元、XLAN系统、主从分布式处理器，都是业内领先的产品和系统，顺应了市场发展的趋势。

　　如何看待中国的拼接墙发展方向

　　虽然受到美国金融风暴影响，但中国的经济建设，仍将保持较快速度的发展。随着2008年北京奥运、2010年上海世博会、2010广州亚运会召开，无论是城市建设、公共设施建设、场馆建设、社会治安监控建设，都将有较大的资金投入。而这些项目的开展，必然拉动了相应的监控系统投入。

　　VTRON为快速相应市场需求在技术上做好了充足的准备， 随时有能力从捕捉到市场的需求中，把握机会上市新产品。VTRON目前已经具备全方位的、覆盖高、中、低端市场的产品；在“Control Room ”专业市场的数字拼接墙产品和围绕“可视化信息交互”应用的IDB产品，更大地满足了不同市场的“可视信息沟通”的需求。

　　LCD将成大屏幕拼接墙系统市场主流

　　目前，DLP(背投)、LCD(液晶)及PDP(等离子)是大屏幕拼接墙行业三大主流技术。DLP依靠其大尺寸无缝拼接技术以及成本优势一直称霸大屏幕拼接系统领域；PDP由欧丽安独家垄断，受限于产业规模及成本劣势，竞争力局限在部分细分市场；LCD技术在2009年突破了“拼接缝宽”这一影响发展的“致命”因素后，获得快速成长，市场份额达21%，已经对DLP的霸主地位形成强有力挑战。

液晶拼接墙原理图

　　从PDP技术方面来看，2005年欧丽安的PDP拼接技术首次问世，凭借着机身薄、拼缝小、寿命长等特点，被广泛应用在电力、煤炭、水利、教育等行业，目前PDP拼接屏技术由欧丽安独家垄断，国内市场采用全国总代模式。但受限于整体PDP产业的凋零及其相对较高的成本，其市场占有率一直维持在10%左右。近年来随着人们对大尺寸、无灼烧等技术需求的加强以及其他显示技术的冲击，PDP拼接系统的市场份额逐步下滑，2009年的工程成交量仅占总体市场的9%，随着LCD的兴起，2010年这一比重或将进一步下滑。

　　在DLP技术方面，近几年来，DLP拼接系统依靠成熟的技术一直独占鳌头，其大尺寸、拼缝小、能够长时间显示静态图像等一系列优点吸引着众多用户。DLP拼接系统2009年占据64%的市场份额。但是，随着LCD技术兴起后，这一优势地位正在逐渐减弱。

　　LCD技术具有厚度薄、能耗低、寿命长、可无限拼接等优势，可以根据空间和客户需求打造个性化的拼接方式。得益于技术和产业链上的巨大优势，2009年LCD拼接系统的市场占有率上升至21%。目前威创等DLP拼接系统龙头厂商也已开始向DLP、LCD双线发展。

　　与DLP小于2毫米的拼接缝隙相比，LCD最大的劣势就在于拼接缝大，但随着LCD产品技术不断升级，尤其是2009年上半年三星实现整机6.7毫米的双边拼接缝技术问世，使得LCD拼接技术显著提升，扩大了产品的应用领域。同时，液晶拼接产品3毫米双边厚度显示单元的量产也已被提上日程，预计2010年下半年进入市场。同时，LCD具有寿命长，可达到6万小时以上；厚度薄，占地面积小，更容易安装及维护；画面显示效果好等优势。

　　经过多年的发展经验和技术积累，大屏幕数字拼接墙行业在中国的发展变得越发成熟起来，随着整个行业的不断完善，消费者和企业也变得理性起来，随着科学技术的不断发展，大屏幕拼接墙的技术水平会越来越成熟，成本会大大降低，应用的前景也会更加宽广。据有关研究，到2015年，LCD的市场份额将由现在的21%上升到近50%，成为市场的主流技术。
